Инструкция по замене (снятие и установка) КПП ВАЗ 2110,2112 своими руками
Если коробка передач снимается для того, чтобы отремонтировать сцепление, выжимной подшипник или маховик, то сливать трансмиссионное масло и выдергивать привода из нее необязательно.
Снимать КПП на ваз 2110 необходимо с помощником.
Порядок действий:
1.Снимаем стартер, аккумулятор и сливаем масло.
2.Отсоединяем трос сцепления от вилки выключения. Для этого ослабляем затяжку гаек 1 и 2, после снимаем его.

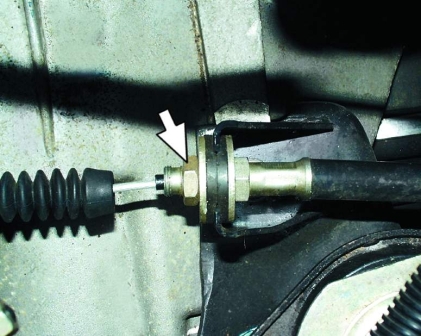

3.Сдвигаем чехол с оболочки троса и откручиваем гайку крепления. Вынимаем трос из кронштейна на коробке переключения передач.
4.Отсоединяем провода от датчика скорости. Нужно сжать пружинные зажимы.
5.Откручиваем болт 1, которым крепится кронштейн зажигания к КПП ВАЗ 2110 и два болта 2 и 3, которыми крепится коробка к двигателю.
6.Также нужно отсоединить разъем датчика заднего хода, он находится снизу автомобиля.
7.Отвинчиваем болты крепления реактивной тяги к КПП, их два.
8.Ослабляем болт хомута тяги переключения передач и отсоединяем ее от шарнира штока, при этом ее нужно сдвинуть назад.
9.Следующим шагом будет снятие приводов колес, при том вместо левого ставим заглушку, которой может служить старый шрус, и привязываем ее, чтобы она не выпала. Правый привод снимать не обязательно, можно отсоединив его от коробки передач, отвести в сторонку и подвесить к кузову.
10.Для того, чтобы было легче снимать КПП на ВАЗ 2110,2112, откручиваем левую шаровую опору от поворотного кулака.
11.Откручиваем нижнее правое крепление коробки передач. Следует знать, что на двигателях с системой впрыска установлен поддерживающий кронштейна 2, который снимаем со шпильки.
12.Если необходимо, отвинчиваем верхнюю гайку этого кронштейна.
13.Откручиваем болты крепления крышки 1 от картера сцепления 2, их всего три.
14.Далее необходимо отвернуть болт левого нижнего крепления КПП ВАЗ 2110 к двигателю.
15.Вывешиваем двигатель следующим образом: устанавливаем на передние крылья доску, подложив под нее тряпки, как показано на фото ниже.
16.Привязываем к ней силовой агрегат с помощью крепкой веревки, троса или, как на фото, с помощью старого ремня безопасности. Веревки должны быть в натяжении.
17.Снизу автомобиля отвинчиваем гайку крепления левой опоры двигателя.
18.Затем нужно отвернуть две гайки задней опоры силового агрегата.
19.Откручиваем крепление задней опоры двигателя к КПП ВАЗ 2110, 2112, при этом удерживаем другим ключом гайки от прокручивания и снимаем ее.
20.Вставляем монтировку или отвертку между блоком цилиндров и картером сцепления, сдвигаем КПП с направляющих втулок, поддерживая ее.
21.Сдвигаем КПП ВАЗ 2110, 2112 максимально к левой стороне автомобиля, пропустив заднюю крышку над растяжкой, при этом первичный вал выйдет из зацепления. Если вал не выходит, тогда отжимаем двигатель в противоположную сторону от коробки. Как только вал выйдет из зацепления, коробку можно вынимать из-под автомобиля.
22.Установку коробки передач на место, производится в обратном порядке.
23.Затем устанавливаем привода ведущих колес.
24.Заливаем трансмиссионное масло, если сливали.
25.Затем следует регулировка привода выключения сцепления.
26.Регулировка рычага переключения передач.
